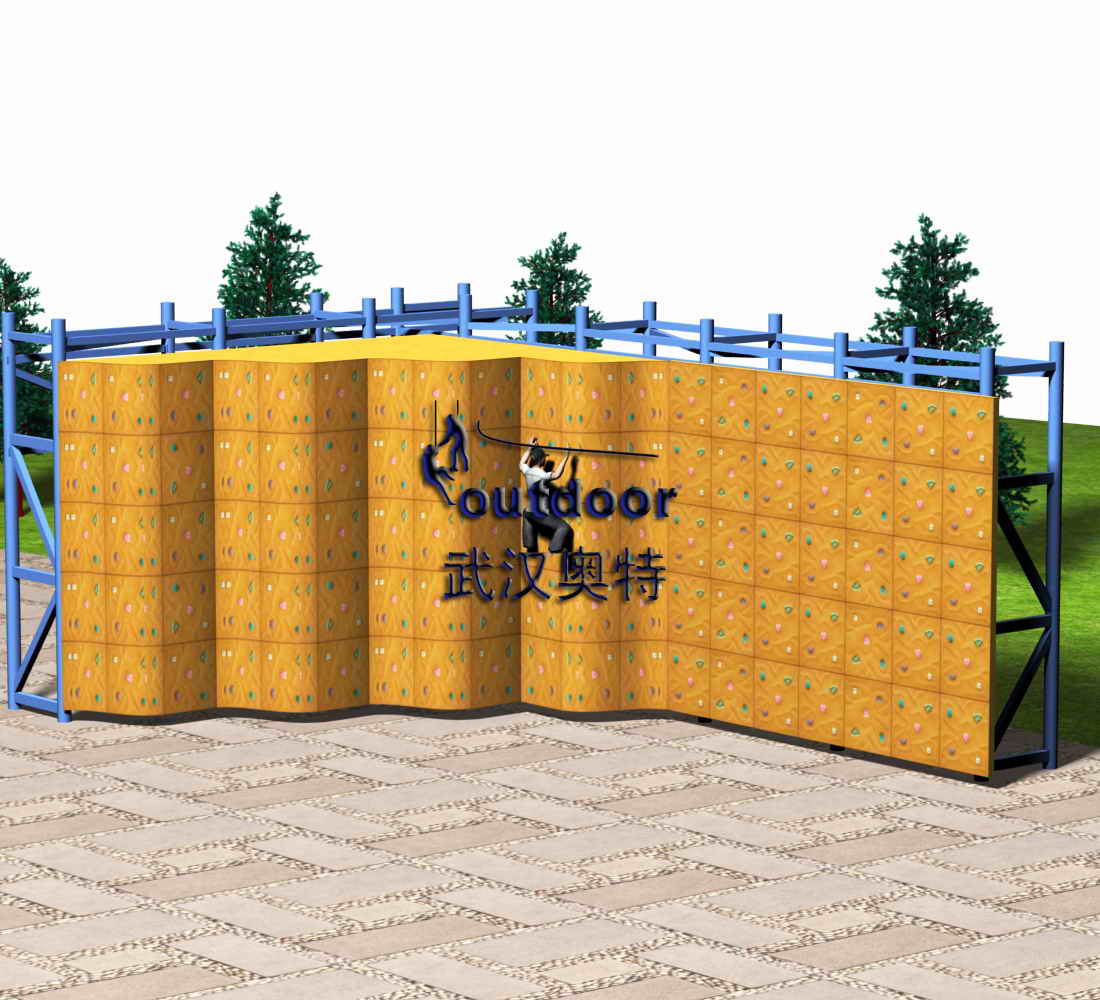

U形抱石攀岩
武汉奥特拓展技术开发有限公司
标准人工有机岩板
- 奥特复合材料岩板
奥特复合材料系列岩板，创作了完善的攀爬效果，立体的形态结构，安装于人工岩墙上，定会增添更多攀爬乐趣。
奥特岩板包括14款攀爬板，每块板可提供不同造型：平面板分为A、B、C、D型，内弧（阴弧）、外弧（阳弧）和S翘型板等。
攀岩板均已嵌好予埋件，有部分用以安装大、中、小各类款式支点（把手），有的岩壁还设有内嵌式把手，它可增添攀爬的难度，因为每个内嵌式把手和外露式把手一样，可做不同方位的转动，亦可互相对换位置，或可换上平面支点，千变万化，整幅岩墙的支点均可在短时间内容易的装卸修改线路。
整板的颜色为褐黄土色，是用复合材料制成的，其重量为14公斤一块，板的表面颗粒纹理整齐，质地较硬，因此提供较和谐的摩擦力和攀爬触感。
奥特人工攀岩板的优点
- 质量较轻，坚固耐用有韧性，表面颜色和谐。
- 配有内嵌式和外露式把手，其色彩各异。
- 容易拆下更换或安装新型态。
- 同的板型可组合成多种造型，具有完善的防真山岩效果。
- 容易清理（高压喷水）。
- 标准规范
本标准规定了人造岩板的品种、规格、技术要求、检验方法及验收规则。
本标准适应人造攀岩板的生产制造和销售经验。
- 引用标准
本标准是根据“国家质量监督检验中心”检测的数据为依据，结合本公司生产建造的数座岩场（壁）实际使用效果以及对其岩板进行人工检测（冲击、拉伸强度）综合得出的结果。实践证明“奥特人造岩板”强度优于进口板，价格低，在造型、规格、制作工艺上也已提高到一定水平，因此，很受专业攀岩和广大爱好者的欢迎，同时也得到了中国登山协会的肯定，引用标准：
GB3354—82《定向增强拉伸性能实验方法》
GB/T1449—83《增强弯曲性能的实验方法》
GB/T3854—83《增强硬度测试方法》
- 产品品种、规格
- 品种
平面弧：面上有防真岩造型，其形状又分为A、B、C、D型
内弧板（阴弧）表面防真山岩造型，板弧面在内。
外弧板（阳弧）表面防真山岩造型，板弧面在外。
S型板（翘角板）表面防真山岩造型，两头略翘起。
- 规格（单位：mm）
|
名称 |
长度 |
宽度 |
厚度 |
边厚 |
角度 |
重量约kg |
|
平面造型板 |
905±2 |
905±2 |
5-8±1 |
15-20±1 |
90° |
17 |
|
内弧板 |
905±2 |
905±2 |
5-8±1 |
15-20±1 |
弧状 |
18 |
|
外弧板 |
905±2 |
905±2 |
5-8±1 |
15-20±1 |
弧状 |
18 |
|
S型板 |
905±2 |
905±2 |
5-8±1 |
15-20±1 |
90° |
17 |
|
平面板 |
998±2 |
998±2 |
20±1 |
20±1 |
90° |
15 |
|
大型板 |
2499±2 |
999±2 |
6±1 |
20±1 |
90° |
38 |
- 技术要求
- 外观质量：
手感舒适、摩擦力适中、表面造型有凹凸度，但整体平滑，色泽均匀、孔口规范、棱角齐直、无明显起边。
- 尺寸要求：
符合规格规定，安装成型后，两板间隔≤8mm.
-
强度：
- 拉伸强度（兆帕）：50-70
- 冲击强度（焦耳/c㎡）：10-20
- 剪切强度（兆帕)：80-100
- 弯曲强度
- 耐久性：
在大气暴露条件下，以正常气温和湿度为标准，20年内具有强度仍可保留80％以上，如果采取适当防护措施，可满足永久性建筑耐久性要求。
- 检验方法及规则
- 外观质量和尺寸检验；
每块岩板按规定的规格要求逐项检查。
-
强度检验
- 拉伸强度检验：
按照GB3354-82《定向增强拉伸性能实验方法》检测。
- 冲击强度检验：
按照GB1451-83《冲击韧性试验方法》检测。也可采取简支梁法，悬臂梁法和落锤冲击法三种方法测试。
- 剪切强度检验：
按照GB3355-82《增强纵横剪刀试验方法》检测。
- 弯曲强度检验：
按照GB1449-83《增强弯区性能试验方法》检验。
- 耐久性检查：
可按照国家建材工业局JC349-83《建材抗疲劳性试验方法》检测。
- 验规则：
各项检查均可采取随机抽样法，随意选取3块，按以上检验方法进行检测。如不合格，可加倍取样检验。若再不符合规格要求，该批次产品应判为不合格产品。
